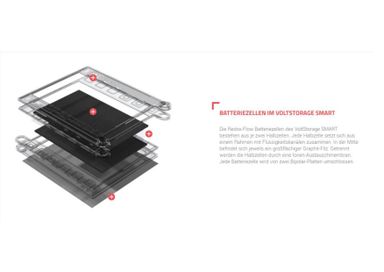

Batteriezellen in der Voltstorage Technologie
Der Zellrahmen der Redox-Flow Batteriezellen von VoltStorage verfügt über mehrere kleine Flüssigkeitskanäle. Diese dienen dazu, dass die Elektrolytflüssigkeiten gleichmäßig in die Batteriezellen fließen kann.
Über die Flüssigkeitskanäle im Zellrahmen wird der positive bzw. negative geladene Elektrolyt, der als Speichermedium dient, in die entsprechende Halbzelle geleitet.
Der Elektrolyt wird dort von großflächigen Graphit-Filz aufgenommen und gleichmäßig in den beiden Halbzellen verteilt, damit es über die Ionen-Austausch zu einem Ladungsaustausch zwischen den unterschiedliche geladenen Halbzellen kommen kann
Die transparente und dünn schichtige Ionen-Austauschmembran trennt die positiven und negativen Halbzellen und sichert somit die Trennung der beiden unterschiedlichen geladenen Elektrolyt-Kreisläufe. Sie ermöglicht ausschließlich einen Ionen-Austausch zwischen den Halbzellen, der für die Stromversorgung bzw. - Abgabe notwendig ist.
Die Bipolare Platte dient als Elektrode einer Redox-Flow Batteriezelle. Sie sorgt damit für die elektrische Leitfähigkeit, die materialseitig dadurch gesteigert wird und, dass besonders leitfähige und korrosionsbeständige Material dafür verwendet werden, wie z.B. Graphit
